一、黄原胶热降解的本质 #钻井液
Xanthan gum 是钻井液体系中常用的增粘与悬浮材料，但在高温（通常≥90–120℃及以上）条件下，容易发生热降解。
其本质不是“消失”，而是：
分子链断裂→ 分子量下降 → 三维结构被破坏
最终表现为：增粘能力下降、悬浮结构失效、流变性能整体衰减#三和润井

二、现场五个典型判断信号

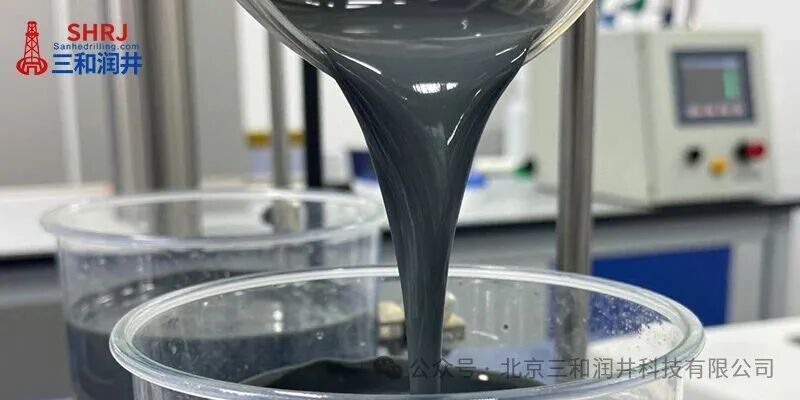

1. 粘度“加不回去” #源头厂家#工厂实拍
现场持续补加黄原胶，但：PV / AV提升有限或短暂上升后快速回落
 2. 低剪切切力明显下降
表现为：3 rpm / 6 rpm读数下降明显、携砂能力变差、岩屑沉降速度加快
3. 流变曲线变“平”
正常体系：假塑性明显、低剪切支撑强。
热降解后：曲线趋于平直、剪切响应减弱。
4. API滤失量上升
结构破坏后：泥饼变松、滤饼质量下降、滤失量逐渐升高。#硬核科普
5. 体系“发稀但不清”
典型状态：看似变稀，但并非清水，而是“发虚、发飘”的稀释感，黄原胶断裂后仍在体系内。

三、常见的两个误判
❌ 误判1：认为是加量不够。实际情况：分子已经断裂；再加只是“补碎片”
❌ 误判2：误判为固相问题
如果：固控正常，但流变持续下降，则优先考虑：黄原胶热降解。
四、现场快速验证方法热杯对比试验
步骤一：取同一泥浆分两份 A：常温样 ；B：90–120℃热滚16h
步骤二：对比流变参数
判断标准：
如发生：B样品PV/YP明显下降，可基本确认存在热降解问题
五、应对与预防措施
1. 材料升级：建议使用改性抗高温黄原胶或PAC + 聚合物复配体系
 2. 控制温度窗口：≥90℃：进入风险区 ；≥120℃：必须谨慎使用
3. 避免单纯加量：加量只能短期掩盖问题，不能恢复结构
4. 体系优化方面，建议与以下体系协同：抗高温降滤失剂；合成聚合物体系；封堵/润滑体系

六、小结

黄原胶热降解的核心判断逻辑：#科普
粘度加不上去+ 低剪切结构已塌+ 流变曲线变平
三者同时出现，即可判断体系已发生热损伤。#涨知识
北京三和润井科技有限公司，专注于泥浆的材料研发和专属方案定制。
